齒輪油流量計在潤滑油性能測試中數據比較

發布時間:2021-01-10 07:03:55??點擊次數:1867次
摘要: 流量計量在各工業系統要求越來越高,齒輪油流量計在各工業現場應用較多,簡要介紹了齒輪油流量計的工作原理及特點。利用現有滑油流量標準,分別對兩臺較高精度齒輪油流量計進行了性能測試,并對測試結果進行了簡要分析,測試結果表明粘度對齒輪油流量計性能有較大影響。
1 引言
隨著社會及科學技術的不斷進步,流量計量的在各工業系統越來越受重視,相關技術也取得了很大的進步,如多種新型流量計不斷投入使用,傳統流量計技術得到改進,精度更高等。各種在線計量、國際比對,實流測試等已成為如今流量計量發展的主要方向。工業實際應用中流量的準確計量需要高準確度的流量計來保證,更需要對流量計量?jī)x表的正確使用來保證。
2 齒輪油流量計及測試依據
2. 1 齒輪油流量計

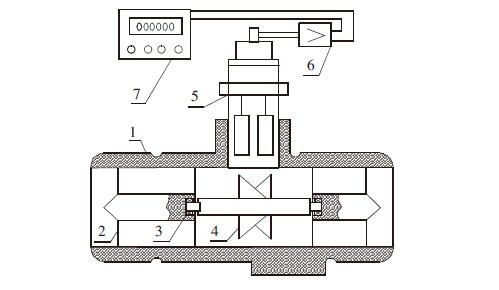

圖1 齒輪油流量計組成
1 殼體,2 前導流板,3 軸承,4 渦輪,5 變送器,6 前置放大器,7二次儀表
齒輪油流量計是一種速度式流量?jī)x表,利用渦輪感受流體平均流速來導出流量,其工作原理是液體通過流量計內腔,對葉片產生沖擊而使渦輪旋轉,渦輪旋轉速度隨流量大小變化而變化,通過渦輪的轉速而得到液體介質的流量。因齒輪油流量計具有結構簡單,體積、質量小,精度高等特點,所以在工業實際中應用*為廣泛。如圖1

所示為齒輪油流量計典型結構。
2. 2 測試依據

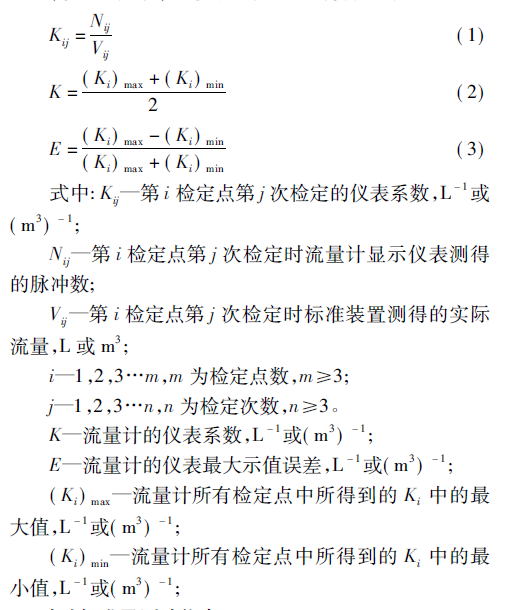

齒輪油流量計的測試主要依據《JJG 1037 - 2008 齒輪油流量計檢定規程》。主要參數包括儀表系數、*大示值誤差( 儀表線性度) 及儀表重復性。計算方法如下:

3 試驗標準及測試儀表
3. 1 標準介紹
此次比對試驗所使用裝置為我單位所擁有的滑油流量標準裝置,其主要指標如下所示:試驗介質: 4050 航空潤滑油。流量范圍: ( 0. 1 ~ 80) m3 /h;不確定度: 0. 05%( k = 2) ;裝置原理: 靜態質量法;變溫范圍: ( - 35 ~ 150) ℃;溫控精度: ± 1℃。
3. 2 測試儀表
此次試驗測試選用兩臺齒輪油流量計,口徑分別為Φ40、Φ25,主要考慮40 和25 口徑的流量計應用較多,同時流量銜接,更具有代表性。其主要參數如下:
( 1) Φ40 流量計
型號規格: LWGY - 40;
流量范圍: ( 2 ~ 20) m3 /h;
出廠等級: 0. 5 級。
( 2) Φ25 流量計
型號規格: LWGY - 25;
流量范圍: ( 1 ~ 10) m3 /h;
出廠等級: 0. 5 級。

4 試驗測試
4. 1 測試條件
環境溫度: 27. 0℃;
大氣壓力: 99660Pa;
濕度: 44. 5%;
介質粘度; 20. 47cst。

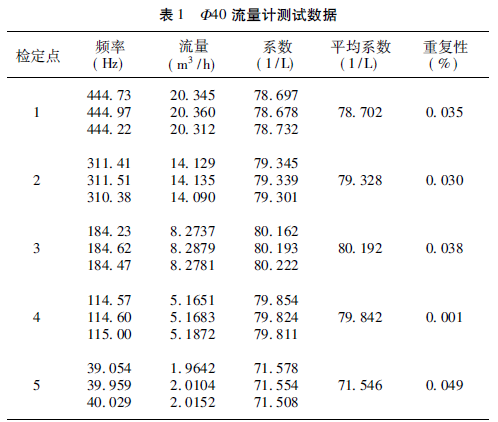

4. 2 測試結果依據以上測試方法對所選流量?jī)x表進行了性能測試,結果測試數據分別列于表1、表2 中。
儀表系數: ( 75. 869) 1 /L;
儀表重復性: 0. 049%;

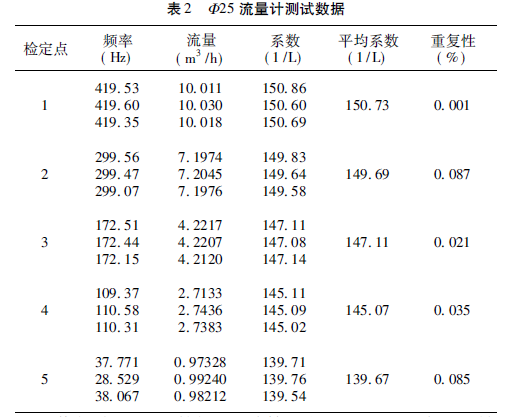

儀表線性: 5. 7%。依據表2 測試數據,經計算可得,Φ25 流量計測試結果如下:
儀表系數: ( 145. 27) 1 /L;
儀表重復性: 0. 087%;
儀表線性: 3. 9%。

5 結論
此次試驗所選齒輪油流量計,出廠精度均達0. 5 級以上,而測試結果顯示兩臺流量計的線性都較差,分別為5. 7%, 3. 9%,重復性較好,分別達到了0. 049%,0. 087%。結果表明粘度對齒輪油流量計線性影響較大,齒輪油流量計在高粘度液體中使用時適合定點使用,檢定時要使用實流或粘度相近液體,不宜用水和其它低粘度液體代替。為保證儀表的準確性,可采用系數分段插值法,使儀表在各個測量段線性達到一個理想值,另外可選用使用非線性擬合方法的齒輪油流量計
